tento článek se věnuje konfiguraci procesu měření s doplňkem t-cmm, který umožňuje uživatelům Cimatronu exportovat .xml soubory pro měření se stroji Erowa.

1. Nainstalujte doplňek do Cimatronu.
2. Otevřete model na kterém chcete měřit.

1. Na otevřeném projektu spusťte aplikaci t-cmm.
2. V otevřeném okně zvolte v pravém dolním rohu Nastavení…
3. Definujte umístění .xml souboru v nastavení na prvním řádku v dialogu. (Nastavení se ukládá do souboru .xml, který lze uložit na síťové úložiště. Díky tomu lze nastavení sdílet mezi uživateli. Úpravy tolerančních polí, geometrie dotyků a další budou okamžitě změněna pro všechny uživatele.)
4. V nastavení se zobrazují záložky Dotyky, Tolerance, Tolerance podle barvy a Výchozí hodnoty
5. V záložce Dotyky si vytvořte seznam vašich dotyků. (Aplikace zatím neumožňuje konfigurovat dotek v jiné osy, než je osy Z).
6. Pro každý dotyk můžete ve spodní části dialogu nastavit jeho tělo za pomocí válcových a kuželových segmentů.
7. V záložce Tolerance vydefinujte vaše požadovaná toleranční pole.
8. V záložce Tolerance podle barvy můžete konkrétním barvám ploch přiřadit jejich toleranční pole. Pole musí nejprve existovat v záložce Tolernace.
   1. (HEX kód barvy můžete zjistit tím, že v aplikace aktivujete měření a nakliknete plochu. Kód barvy se zobrazí na řádku se zápisem bodu v dialogu.)
9. V záložce Výchozí hodnoty doplňte vše požadované nastavení.
10. Nastavení uložte.

1. Přepněte typ měření na preset.
2. Vyberte referenční USS v pravém horním rohu.
3. Vyberte dotyk použitý pro měření presetu.
4. V levém dolním rohu zvolte Horní plocha a klikněte na horní plochu rámečku elektrody. Aplikace rozmístí body měření
5. V levém dolním rohu zvolte Bod roviny Z a klikněte na roh rámečku. Aplikace automaticky doplní symetricky ostatní 3 body měření.
6. Pokud některý bod chcete individuálně posunout, použijte funkci Upravit bod
   1. Zvolte tlačítko Upravit bod
   2. Kliknete na kuličku dotyku, který chcete posunout.
   3. Klikněte na nové místo tohoto dotyku.
   4. Potvrďte prostředním
7. Zvolte Export XML.
8. Pro odstranění bodů klikněte do jejich seznamu, proveďte klávesovou zkratku CTRL+A a zvolte Odebrat bod

1. Přepněte Typ měření na Kontrola
2. Vyberte referenční USS v pravém horním rohu.
3. Vyberte dotyk použitý pro měření kvality.
4. V levém dolním rohu zvolte Přidat body

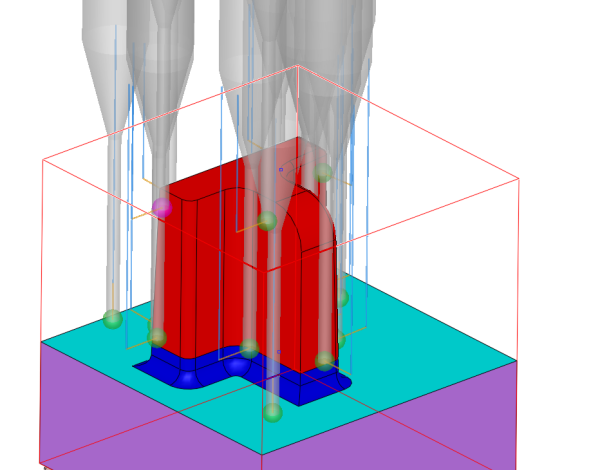

5. Naklikejte na modelu požadované měřicí body.
6. Pokud některý bod chcete individuálně posunout, použijte funkci Upravit bod
   1. Zvolte tlačítko Upravit bod
   2. Kliknete na kuličku dotyku, který chcete posunout.
   3. Klikněte na nové místo tohoto dotyku.
   4. Potvrďte prostředním
7. Pokud se některý bod zobrazí v modelu, použíjte tlačítko Otočit normálu
8. Zvolte Export XML.
9. Pro odstranění bodů klikněte do jejich seznamu, proveďte klávesovou zkratku CTRL+A a zvolte Odebrat bod

• Soubory měření se ukládají do složky t-cmm vedle vašeho dílu. Pokud jste již jednou měřeni uložili (Export XML), aplikace nadefinované body znovu načte, pokud jsou dtaa uložena ve zmíněné složce. kopírujte tedy soubory společně s touto složkou.
• Aplikace kontroluje kolize a zobrazuje kolizní doteky červenou bavou.
