USS rozvržení je pomocný dokument, který obsahuje pouze souřadné systémy a případně drátovou geometrii. Na základě rozmístění souřadných systémů v tomto dokumentu budete následně vkládat do sestavy dříve připravený work dokument. Pokud bude forma na příklad dvojnásobná, připravíte si 2 souřadné systémy. Jeden z nich můžete otočit v ose Z o 180 stupňů a tím v budoucnu otočíte i váši součást ve formě.

1. Ujistěte se, že máte aktivní součást pro Layout (rozvržení)

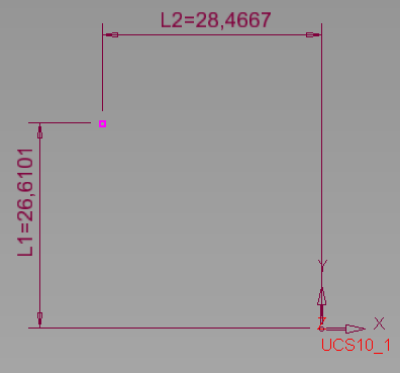

2. V této součásti sestavy vytvořte Skicák a v něm si vytvořte bod pro každou pozici součásti ve formě. Pro budoucí flexibilitu je vždy dobré si body zakótovat, abyste mohli v budoucnu s dílem posunout. V našem příkladu budeme vkládat jen jeden bod. Vložím tedy bod a zakótuji jej.
3. Následně buď zakótuji požadovanou pozici, nebo nastavím obě kóty na hodnotu nula, kdybych chtěl mít díl přesně ve středu formy. V budoucnu mám díky tomu možnost nulové kóty upravit a tím modifikovat pozici dílu ve formě. (V mém příkladu zadávám x50 a y0)
4. Dále klikněte na funkci USS Rozvržení.
5. Vyberte všechny body ve vašem skicáku, které jste si dříve připravili a potvrďte prostředním tlačítkem.

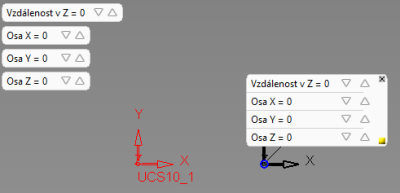

6. Po potvrzení se vám na každém bodu zobrazí černý náhled USS. Pokud chcete USS posunout nebo otočit, zadejte tyto hodnoty do dialogu v levém horním rohu.
7. Máte-li bodů více a chcete jeden otočit např. o 180°, klikněte na modrý bod u daného USS a v zobrazeném dialogu individuálně nastavte parametry pro tento USS.
8. Potvrďte funkci OK.
