V naší ukázce použijeme nástroj Cimatronu pro načtení rámu formy z katalogu normálií, který je implementován přímo do Cimatronu. Nepotřebujeme tedy stahovat soubory ve formátu .stp (nebo jiném) z webových stránek výrobce normálií.

1. Aktivujte hlavní sestavu formy.
2. Otevřete funkci Nový základ formy
3. V zobrazeném dialogu se ujistěte, že máte vybraný vhodný Kořen katalogu. Neboli kořenovou složku, kde jsou uložené katalogové díly.
   1. Pokud nemáte vybranou vhodnou kořenovou složku katalogu, klikněte na ikonu s třemi tečkami na řádku s výběrem.
   2. V zobrazeném dialogu vyberte složku katalogu s konfigurací rámu formy. Příklad pro Meuseburger. o:\…\katalogy\MoldDesign Configurations\Meusburger Configurations\
4. Postupně projděte nastavení dialogu, viz levý svislý panel.

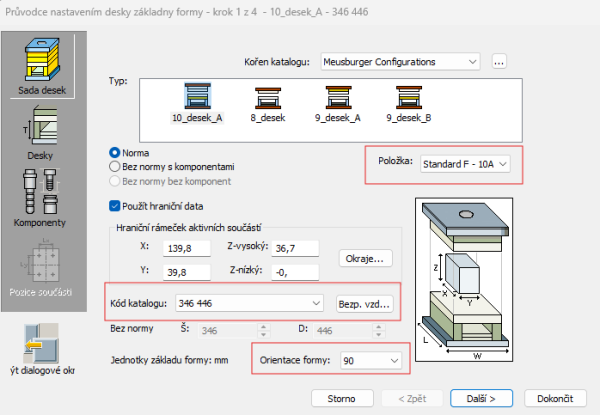

   1. Sada desek. V dialogu nastavte primárně hodnotu Položka, Kód katalogu a Orientaci. Případně můžete nastavit i různá odsazení. Například pokud byste chtěli, aby vložky ve formě mírně vystupovaly z rámu formy a rám se při uzavření nedotýkal. Pokračujte kliknutím na Další

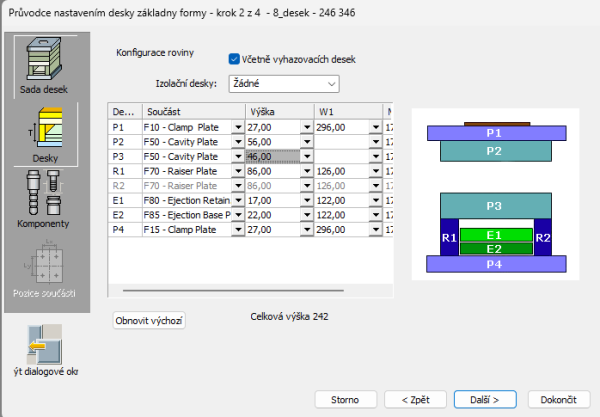

   2. Desky. V této záložce blíže nastavíte konkrétní konfiguraci desek formy. Já úmyslně nastavuji různé výšku desek P1 a P2, abych mohl později ukázat jak tuto hodnotu změnit. Pokračujte kliknutím na Další

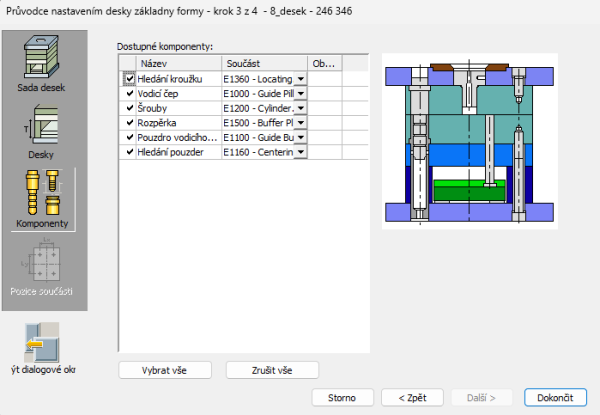

   3. Komponenty. V této záložce můžete nakonfigurovat, které komponenty a jaké chcete do sestavy přidat. Komponenty můžete odznačit zaškrtávacím polem na začátku řádku. Pokračujte kliknutím na Dokončit v pravém dolním rohu dialogu.
   4. Import komponent chvilku trvá. Vyčkejte, než se vám komponenty postupně vloží do sestavy.
5. Tím je import dokončen. Váš strom sestavy je rozšířen a všechny komponenty normálií.

Pokud chci upravit výšku některé komponenty z katalogu, postupuji takto:

1. Aktivuji hlavní sestavu.
2. Dvojklikem na komponentu vyvolám možnosti rychlých úprav.

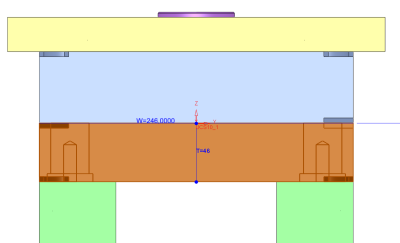

3. Na dané komponentě (v mém příkladu deska) vidím kótu výšky.
4. Dvojklikem na kótu vyvolám její úpravu.
5. Vyvolaný dialog mi neumožňuje napsat jakoukoliv hodnotu, ale pouze vybrat ze seznamu možných výšek podle katalogu výroce.
6. Vyberu požadovanou výšku a potvrdím úpravu kóty. OK.
7. V levém horním rohu okna s modelem kliknu na Aktualizovat a potvrdím prostředním tlačítkem myši.
