Tento článek se věnuje tipům a trikům při používání funkce Základna.

Doporučujeme projit si postupně všechna nastavení týkající se elektrod a základny v preferencích Cimatronu. Záložka Elektroda → základna. V této sekci si můžete nastavit výchozí stav základny, abyste nebyli nuceni vše nastavovat při každém vytváření základny. Dají se přednastavit výšku, velikosti stupně základny, její označení na rohu, nebo zaoblení a další.

Pokud budete hloubit žebro, které není rovnoběžné s osou X nebo Y, pravděpodobně budete chtít mít elektrodu otočenou o daný úhel v ose C tak, abyste ušetřili materiál při výrobě elektrody. Toto otočení se nastavuje při tvorbě základny elektrody. Buď zadáte přímo konkrétní úhel otočení, nebo můžete použít ikonu dle směru a nastavit otočení kliknutím na libovolnou přímku / hranu plochy, která je rovnoběžná s požadovaným směrem otočení elektrody v ose C. Toto otočení se provádí za pomocí směrových šipek. Navazující procesy, jako je tvorba USS elektrody a Držák umožňuji automatické otočení podle základny elektrody.

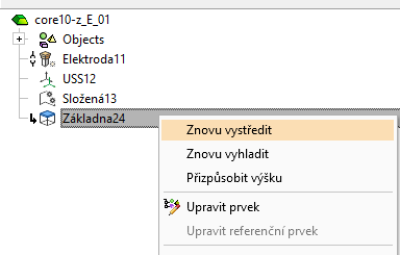

Funkci Základna můžete standardně upravit přes pravé tlačítko myši volbou Upravit prvek. Pokud ale změníte geometrii elektrody až po vytvoření základny, což je standardní věc, funkce jako Přizpůsobit výběru vám nebudou pozdější změnu rozměrů zohledňovat. Pokud tedy chcete například znovu vystředit základnu na střed hraničního rámečku elektrody, nebo přizpůsobit její výšku, použijte příslušné tlačítka v dialogu pod pravým tlačítkem myši na funkci Základna.

Rozměry základny můžete upravovat i standardním rychlým přístupem, tedy dvojitým kliknutím na libovolnou plochu základny. Tím vyvoláte zobrazení kót s rozměry základny. Po úpravě kót potvrďte změny kliknutím na Aktualizovat v levém horním rohu okna s modelem.

Pokud nakupujete polotovary pro frézování elektrod jako tyče, mohla by vás zajímat možnost použití knihovny velikostí vymezení. Více informací k databázi s rozměry základny najdete v tomto článku: Knihovna velikostí základen elektrod
